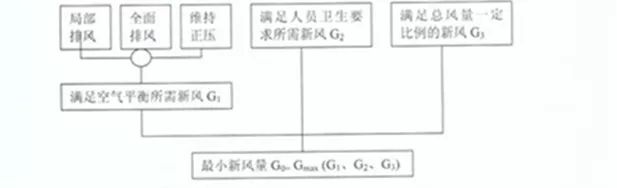

1、新風量計算
1.2潔凈空間一般都伴有工藝需求的排風，為了平衡這部分排至室外的空氣量，凈化系統需要補償相應的新風量。
1.4滿足相當于總風量一定比例的新風量，根據經驗，考慮到潔凈空調系統中空調機組和送風管道內正壓較高，沿程將有可能有較大的漏損，為了安全起見，特別是在醫藥等行業，新風量的比例應滿足非單向流潔凈室總風量的10%～30%，單向流潔凈室總風量的2%～4%。這時候如果潔凈室人員少，工藝排風少，正壓也足夠，按比例計算的新風量大于系統的需求時，就應該増加潔凈空調的排風量來作為應對措施。
2.3—般情況下，大部分潔凈空調系統均設計為經典的一次回風系統，室外新風與室內回風直接混合后再進行過濾及熱濕處理，這種空調方式是常見方式。在電子潔凈廠房中，大部分房間的室內產濕量很小，而設備發熱量很大，室內空氣熱濕比無窮大，在焓濕圖中為一條豎直的線；因而從投資、管理、節能等方面考慮，建議采用新風集中預處理與循環空調機組相組合的方式(MAU+RCAU)。
循環空氣處理機組空氣流程為：新回風混合（新風接自MAU)→表冷器→加熱器→送風機→中效過濾器→送風管→高效過濾器送風口→潔凈區→百葉回風口→回風管→新回風混合；各功能段的具體布置詳見圖二，其空氣熱濕處理過程見圖（一)。
圖一：MAU+RCAU空氣處理過程
3.3新風作為潔凈室控制的重要污染源，集中預處理可以強化新風的過濾和便于管理，為潔凈室運行提供更安全的保障。
4、“MAU+RCAU”系統控制方案
4.1新風機組（MAU)采用變頻風機，由總送風管上的靜壓傳感器來控制變頻器。在接入循環機組(RCAU)的新風支管上均設置電動調節閥，由各潔凈室的正壓值來調節電動調節閥的開度，使?jié)崈羰业恼龎褐挡浑S生產設備的排風量的變化而變化，電動調節閥的開度變化引起總送風管上的靜壓變化，根據其設定值調節(MAU)的風機頻率，來控制新風機組的總送風量；其原理見圖二。
4.3凈化生產車間的溫度是由循環機組（RCAU)來保證的，經新風處理機處理后的空氣狀態為潔凈房間的送風露點，新回風混合點一定在該潔凈房間的熱濕比線上，根據室內溫度來調節表冷器和加熱器回水管上的電動二通閥的開度。其原理見圖二。
5、 結束語
注：本文圖片資料全部來源于互聯網，不代表本公眾號觀點。如果侵犯了原作者的權利請與作者聯系刪除
